Maximo Inspección Visual (MVI) - Parte 2

Paso 1: Crear modelo de detección de objetos en Maximo Visual Inspection (guiado por el instructor)

Ahora que tiene un conjunto de datos de imágenes viable, como el analista de activos, es el momento de entrenar a un modelo de detección de objetos en MVI utilizando estas imágenes etiquetadas. La formación es el proceso de ajuste de un modelo a los datos de entrada de tal manera que se puede utilizar para hacer predicciones sobre los datos que no ha visto antes en el futuro.

Durante el entrenamiento de un modelo de visión por ordenador, la información a nivel de píxel del conjunto de datos de la imagen se introduce en el algoritmo de entrenamiento. Una red neuronal convolucional (CNN) ayuda al algoritmo a "mirar" dividiendo las imágenes en píxeles (la CNN es un algoritmo popular para la visión por ordenador). Esta red neuronal también comprueba la exactitud de sus predicciones en una serie de iteraciones hasta que sus predicciones son precisas. En este punto, el modelo CNN está reconociendo o viendo imágenes como una red neuronal biológica humana (de ahí el nombre - Red Neuronal Convolucional). En esta demostración, el modelo que entrenarás es Faster R-CNN (Faster Region-based Convolutional Network). Faster R- CNN es una extensión de los modelos CNN que pertenece a una familia de modelos de visión por ordenador de detección de objetos.

La buena noticia es que Maximo Visual Inspection simplifica y agiliza este proceso de formación de modelos mediante la automatización y una solución sin código; esto pone el aprendizaje en profundidad en manos de un experto en la materia capacitado.

Ahora es el momento de iniciar el proceso de formación de su modelo de detección de tanques sucios utilizando el poder de la IA y la facilidad de uso de MVI.

Acciones:

1. Haga clic en Entrenar modelo para iniciar el proceso de entrenamiento de detección de objetos.

2. Se abre la página Entrenar modelo / Tanque de sedimentación aumentada. Seleccione Teja de detección de objetos en la sección Seleccionar tipo de entrenamiento (A).
3. En la sección Optimizar modelo usando, selecciona la ficha R-CNN más rápida (B). 🟢

La ventana Modelo de tren / Tanque de sedimentación aumentada (captura de pantalla anterior) permite configurar los ajustes del modelo.

Para el caso de uso de esta demostración, utilizará el tipo de entrenamiento Detección de objetos, ya que desea entrenar un modelo que pueda analizar el estado del tanque sin confundirse con ninguna otra entidad de fondo en la imagen de la cámara entrante. Además, utilizará el tipo de modelo R-CNN más rápido, que está optimizado para una mayor precisión pero requiere más potencia de cálculo y de GPU que las alternativas (no pasa nada; usted quiere una mayor precisión).

Aparte de las opciones elegidas, Maximo Visual Inspection (MVI) incluye varios modelos para ejecutar inferencias relacionadas con la clasificación y la detección. Una breve descripción de cuándo utilizar cada tipo de modelo se puede leer dentro de cada mosaico de opciones de formación y modelos.

4. Para obtener un mayor control sobre el entrenamiento del modelo, visualice los hiperparámetros de su modelo haciendo clic en el interruptor Configuración avanzada para activarlo (situado en la esquina superior derecha de la pantalla).

Debido a la facilidad de uso del IVM, los expertos en la materia suelen progresar muy rápidamente hasta convertirse en usuarios avanzados. A medida que se encuentran con nuevos niveles de comodidad y control, también pueden optar por explotar los ajustes avanzados para afinar aún más el modelo. Una vez activado el interruptor de ajustes avanzados, la sección de hiperparámetros del modelo pasa a estar disponible en la parte inferior de la pantalla. Los hiperparámetros se utilizan para optimizar el rendimiento del modelo; y cuando se trata de mejorar la precisión del modelo, estos parámetros son la opción a la que recurren los científicos de datos y los expertos en modelos. Se puede ver una breve descripción de cada uno de los hiperparámetros haciendo clic en el icono de información (la "**i"**en un círculo) al final de cada hiperparámetro correspondiente. Por ahora, mantenga los hiperparámetros en sus valores por defecto.

IMPORTANTE Si usted está haciendo esta demostración en un aula, o el tiempo es un factor, puede mantener el número de iteraciones bajo. Establecerlo en un valor más alto le llevará más tiempo, pero también significa un modelo más preciso con mejores resultados de inspección; para la demo, puede dejar los hiperparámetros en sus valores por defecto.

1. Aunque puede hacer clic en el botón azul Entrenar modelo de la parte superior para iniciar el proceso de entrenamiento del modelo, NO se recomienda hacerlo en un entorno de demostración en vivo.


Haciendo clic en "Entrenar Modelo" comenzará el proceso de entrenamiento, pero como el entrenamiento aquí tomará más de 25 minutos, esta guía le muestra los siguientes pasos usando un modelo pre-construido más práctico que ha sido construido usando los mismos pasos pero fue entrenado usando más de 2000 imágenes limpias y sucias de tanques y horas de computación.

En el momento de escribir estas líneas, sólo hay dos unidades de procesamiento gráfico (GPU) disponibles para el entrenamiento y la implementación de modelos en el clúster de demostración compartido mundial (puedes ver el uso actual de GPU en la parte superior derecha de la pantalla).

Por lo tanto, al hacer clic en Entrenar modelo, es probable que el proceso de entrenamiento se ponga en cola hasta que los recursos (GPU) vuelvan a estar disponibles. Si esto ocurre, verás una ventana que te pedirá que añadas el trabajo de entrenamiento a la cola o que canceles el entrenamiento. Puedes hacer clic en Cancelar para finalizar el proceso de entrenamiento y evitar la sobrecarga del sistema.

Para fines de demostración, a partir de este punto, se utilizará un modelo pre-construido de tanques de sedimentación "DONOT DELETE- Sedimentation tank model" construido sobre más de 2000 imágenes de tanques para mostrar los siguientes pasos (al igual que en un programa de cocina donde la comida ya está cocinada en el horno, y sólo la sacan en el programa).

6. Haga clic en el icono de la hamburguesa (una barra apilada) en la parte superior izquierda para ver la lista de opciones de navegación de la página (A).
7. Seleccione Modelos desplegados en la lista para ver una lista de modelos predesplegados (B).

8. Se abre la página de modelos desplegados. Esta página muestra todos los modelos desplegados actualmente.

Paso 2: Comprobación del modelo

Probar el modelo de IA con una nueva imagen de tanque

Una vez completado el entrenamiento del modelo (en este caso se está utilizando un modelo pre-construido), el modelo debe ser probado antes de ponerlo a disposición general. En la fase de validación, pasará imágenes de tanques al modelo que no formaban parte del conjunto de datos de entrenamiento (denominadas imágenes de validación o prueba) y dejará que el modelo detecte automáticamente el estado de limpieza o suciedad de las imágenes de tanques dadas. De este modo, se simula el escenario de una nueva imagen de inspección de un tanque enviada al modelo por las cámaras de campo y se somete al modelo a imágenes de tanques que nunca ha visto antes.

El uso de un conjunto de datos que no formó parte de la fase de construcción del modelo es un proceso estándar para comprobar el rendimiento del modelo (precisión). Esto ayuda a garantizar que los patrones detectados durante el entrenamiento del modelo son generalizables (también existen en las imágenes nunca vistas) y pueden utilizarse en el mundo real para predecir nuevas imágenes "no vistas".

Acciones:

1. En la pantalla Modelos desplegados, bajo la columna Nombre, haga clic en NO ELIMINAR - Modelo de tanque de sedimentación (modelo pre-construido).

• Precaución: Es posible que el nombre del modelo pre-construido haya cambiado de "DONOT DELETE- Sedimentation tank model" a otra cosa en el momento en que usted está intentando completar esta demostración. Por lo tanto, para identificar rápidamente el modelo pre-entrenado, vale la pena recordar que el modelo pre-entrenado tendrá un valor de conjunto de datos de "No encontrado", independientemente de su nombre, como se destaca en la captura de pantalla anterior. Este consejo rápido puede ayudarle a identificar el modelo preentrenado entre una lista de otros modelos desplegados, independientemente de cualquier cambio futuro en el nombre del modelo.
• Dado que está trabajando en un entorno de clúster de demostración compartido en todo el mundo, es probable que vea otros modelos desplegados previamente en la pantalla de Modelos desplegados. Estos modelos pueden ser ignorados para los propósitos de esta demostración.

2. Al hacer clic en el nombre del modelo desplegado, se accede a la pantalla del modelo seleccionado, donde se puede evaluar su rendimiento mediante una imagen de prueba. Haga clic en el botón Arrastrar y soltar archivo aquí o haga clic para cargar (A) en el mosaico Modelo de prueba para seleccionar una imagen para puntuar.

3. Seleccione una imagen de un tanque limpio de la carpeta de imágenes de prueba del modelo (tendrá la palabra "clean" en su nombre) y confirme visualmente el resultado del modelo. En el caso de la captura de pantalla siguiente, el modelo predice con gran precisión (0,907) que la imagen cargada muestra un tanque de sedimentación limpio (lo cual es correcto).

4. Haga clic en Arrastrar y soltar archivo aquí o haga clic en Cargar (A) de nuevo y esta vez seleccione una imagen de un tanque sucio de la misma carpeta de pruebas (la imagen tendrá la palabra "sucio" en su nombre). A continuación, haga clic en Abrir (B). Confirme visualmente el resultado del modelo. En el caso de la captura de pantalla siguiente, el modelo predice con gran precisión (0,943) que la imagen cargada muestra un tanque de sedimentación sucio (lo cual es correcto)

Con un modelo validado, usted puede construir un tablero de instrumentos en Maximo Monitor que mostrará los resultados de las inspecciones de alimentación de cámara en vivo, como se demuestra en la primera parte de esta demostración. Usted observó cómo el modelo MVI AI envía alertas de inspección al tablero Monitor. También realizó los pasos para construir un modelo de visión por ordenador.

¡Enhorabuena! Acaba de utilizar IBM Maximo Visual Inspection para crear un modelo de visión por ordenador que puede identificar tanques de sedimentación de agua sucia.

Paso 1: Integración de MVI Mobile con el servidor MVI Training

Acciones:

1. Inicie sesión en el servidor de formación MVI (el software en el que creó el modelo de IA).
2. En la pantalla Bienvenido a IBM Maximo Visual Inspection, haga clic en el icono de hamburguesa ( A) para abrir el panel lateral izquierdo. En el panel lateral izquierdo, haga clic en la opción de menú Servicios ( B) para abrir el menú desplegable. En el menú desplegable Servicios, haga clic en Clave API (C).

3. Las pantallas API Key aparecen con una clave API (Application Programming Interface Key) y un código QR. En el siguiente paso dirigirá su dispositivo móvil iOS a este código QR para escanearlo e integrar automáticamente la aplicación.

4. Utilizando su dispositivo móvil iOS, haga clic en la opción "Escanear códigoQR" en la pantalla de ajustes globales de la aplicación MVI Mobile. Aparecerá la pantalla de la cámara lista para escanear el código QR. Enfrente la cámara de su iPhone o iPad al código QR para integrar automáticamente la aplicación MVI Mobile y el servidor de formación MVI.

Nota: También tiene la opción de escribir manualmente la clave API que se genera en el servidor de formación MVI.

5. Una vez escaneado correctamente el código QR, haga clic en Guardar en la esquina superior derecha de la pantalla (la figura no se muestra para este paso).
6. Es posible que aparezca la pantalla Información de licencia. Haga clic en Aceptar y finalizar.

Una vez completada la integración, aparece la página principal de Inspecciones. Aquí es donde se crean y gestionan las inspecciones con la ayuda de los proyectos de IVM.

Paso 2: Creación de inspecciones en MVI Mobile

1. Para crear una nueva inspección, haga clic en el signo más azul de la esquina superior derecha del panel izquierdo.

2. Se abre una nueva pantalla. Introduzca un nombre para la inspección en el campo Nombre de la inspección (por ejemplo, "Detectar tanques de sedimentación limpios y sucios") (A).
3. Seleccione su proyecto haciendo clic en Project Select > y aparecerá la ventana Project. Seleccione MVI NIVEL 3 NO ELIMINAR (B) de la lista de proyectos que aparecen.

4. Una vez que haya seleccionado su proyecto, se le presentarán ajustes de configuración adicionales para la inspección que se está creando. Haga clic en Modelo. El valor por defecto es no tener modelo (Sólo modo de recolección), pero usted quiere inspeccionar imágenes de tanques, no sólo recolectar. Por lo tanto, seleccione el modelo AI pre-construido DO NOT DELETE - OBJECT DETECTION MODEL FOR TANKS de la lista presentada.

5. Ahora puede establecer reglas de inspección y umbrales que determinarán cuándo una inspección debe categorizarse como Pasa o Falla. Para ello, haga clic en Establecer umbrales.

En la pantalla Establecer umbrales, puede especificar si una inspección se considera correcta o incorrecta.

A cada etiqueta se le asigna un valor umbral y una condición de Suspenso por debajo del umbral. La inspección se marcará como Suspenso si la confianza devuelta para una etiqueta está por encima de su umbral especificado o por debajo del umbral si la opción Suspenso cuando está por debajo del umbral está activada. También existe la opción Sin acción, que permite a los usuarios ignorar el resultado cuando se detecta el objeto.

Para su modelo, tiene etiquetas de limpio y sucio (tanque). Para simplificar, vamos a centrarnos en los tanques sucios, por lo que sólo considerará que una inspección es un fallo si encuentra que el tanque está sucio. Si quiere ser muy cuidadoso, fijará el umbral para el nivel de confianza del tanque sucio por encima del 50%. Por otro lado, no se requieren más acciones para los tanques de sedimentación limpios. Por lo tanto, va a desactivar efectivamente la regla de tanque limpio como se muestra en los siguientes pasos.

6. Pulse Avanzado bajo la etiqueta Limpiar.

7. En la pantalla Avanzado para un depósito limpio, active Sin acción deslizando el interruptor hacia la derecha

(A) y, a continuación, haga clic en Establecer umbrales para volver (B).

8. Ahora haga clic en Avanzado bajo la etiqueta Sucio y establezca el valor del umbral en 50% (A) . Haga clic en Establecer umbrales para volver (B)

9. Los valores de umbral que haya establecido aparecerán como se muestra en la siguiente captura de pantalla. Una vez verificados, haga clic en

< Modelo para volver a la pantalla de selección de modelo.

10. Aparece la pantalla de la ventana Modelo. Haga clic en < Atrás para volver a la pantalla Crear nueva inspección.

11. Cada inspección en MVI mobile debe tener asignado un conjunto de datos para almacenar las imágenes de inspección. Para especificar el conjunto de datos, En la pantalla de la ventana Crear nueva inspección, haga clic en la opción gris claro Seleccionar > de la fila Conjunto de datos.

12. Aparece la ventana Conjunto de datos. Haga clic en el conjunto de datos Tanque 1 Inspección (A) (o en cualquier otro número de tanque si Tanque 1 no está disponible).
13. Para establecer un valor para la Cadena de activación, introduzca este texto Tank Inspection. Haga clic en Listo.
14. En este punto, se ha configurado correctamente una inspección en MVI Mobile. Esto es lo que se mostrará cuando se hace.

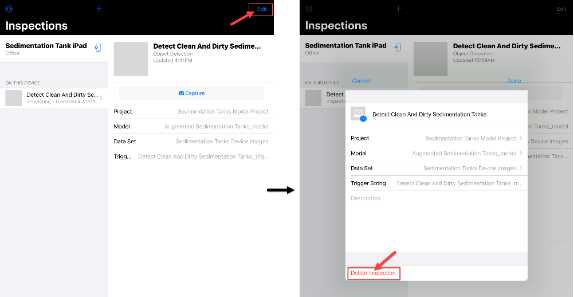

Si alguna vez desea eliminar una inspección que ha creado, simplemente haga clic en Editar en la parte superior derecha de la pantalla de inspección y se le presentará una opción para eliminar la inspección en la parte inferior izquierda de la pequeña ventana de la pantalla que aparece (por favor, no intente esto ahora para evitar la eliminación accidental de la inspección).

Paso 3: (Opcional) Integración de MVI Mobile con la cuenta Twilio

Aunque todavía puede seguir adelante ahora y realizar inspecciones. Sin embargo, al igual que MVI Edge, MVI Mobile ofrece una fácil integración con la aplicación Twilio para que las alertas SMS sobre los resultados de la inspección se pueden enviar a la persona interesada. Esto sería muy beneficioso para nosotros ya que el supervisor de campo para la Planta de Recursos Hídricos es por lo general fuera de las rondas de inspección. Gracias a esta función, pueden recibir alertas por SMS inmediatamente si el estado del depósito se deteriora, sin necesidad de tener que supervisar constantemente los resultados de la inspección permaneciendo frente a la pantalla del ordenador.

Acciones:

1. Haga clic en el engranaje azul y el icono del teléfono para abrir la página Configurar dispositivo.

2. Se abre la página Configurar dispositivo, haga clic en Configuración de Twilio para introducir los detalles de la cuenta de prueba de Twilio anotados durante el Trabajo previo: Paso 4.

3. En la página de configuración de Twilio introduzca todos los detalles requeridos en esta sección. Tenga en cuenta que el número de Supervisor es cualquier número de teléfono al que desee que se envíen las alertas de inspección durante la demostración (normalmente es su número de teléfono personal o corporativo). Una vez introducida toda la información, haga clic en Guardar. (Recuerde borrar esta información después de la demo como se describe en el Apéndice B: Pasos de limpieza de la demo).

Será más fácil simplemente copiar y pegar los detalles de la cuenta Twilio aquí en lugar de intentar escribir estos códigos.

Paso 4: Realizar inspecciones en MVI Mobile

Acciones:

1. Desde la página principal de Inspecciones, con su inspección seleccionada y mostrada en la parte derecha de la pantalla (como en la captura de pantalla siguiente), haga clic en el botón Capturar. Esto encenderá la cámara de su dispositivo móvil.

La pantalla de la cámara del dispositivo móvil está ahora activada. Si no se ha especificado un modelo dentro de una inspección, está en modo Recopilar: toma fotos y las carga en un conjunto de datos en IBM Maximo Visual Inspection para etiquetarlas y, a continuación, para entrenar un modelo.

Cuando se especifica un modelo dentro de una inspección (como se hizo en esta demostración) se encuentra en el modo Inspeccionar que también toma fotos pero luego utiliza el modelo entrenado para ejecutar la inferencia en las imágenes y cargar los resultados en el conjunto de datos especificado en IBM Maximo Visual Inspection.

2. Para esta demostración, usted ejecutará la inferencia sobre una imagen de un tanque. Para ello, en su ordenador portátil, abra una de las imágenes de tanque descargadas en la sección Paso 2 del trabajo previo y manténgala en la pantalla para el siguiente paso.
3. Tome una foto de la imagen de un tanque limpio o sucio mostrada en la pantalla de su ordenador o proyector (en este paso básicamente está tomando la imagen de una imagen).

La foto permanecerá en la pantalla de su dispositivo móvil, así que pulse el botón atrás (<) para volver a la vista de la cámara. Estos son algunos ejemplos de lo que podría ver después de unas cuantas inspecciones.

Dependiendo de la precisión del modelo, ha identificado tanques limpios y sucios en la foto. Dado que se está tomando una imagen de una imagen, es posible que el modelo tenga dificultades para identificar con precisión los tanques o la salud de los tanques en la imagen. En un entorno real, esto podría resolverse tomando una imagen del objeto real (y no una imagen de una imagen) o con más datos y entrenamiento para una mayor precisión del modelo. Obsérvese que, además de los cuadros delimitadores superpuestos en la propia foto, la parte inferior de la pantalla muestra el nivel de confianza asociado a cada objeto inferido.

Ha realizado una inspección con éxito utilizando la potencia combinada de IBM Maximo Visual Inspection Mobile e IBM Maximo Visual Inspection.

4. Puede hacer clic en "Cancelar" en cualquier momento para volver a la pantalla principal de Inspecciones.

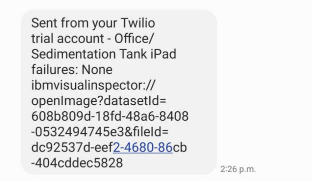

5. Si ha seguido los pasos para la integración de Twilio y ha introducido un número de supervisor, es posible que haya recibido alertas por SMS en el número que introdujo en la sección de configuración de Twilio.

Paso 5: Explorar el panel de control de IVM Mobile

En la sección anterior ha definido las reglas que determinan si una inspección específica (foto) representa un fallo o no. Puede obtener una vista colectiva de las inspecciones que han pasado y fallado en el Dashboard de MVI Mobile (como el entorno de MVI Edge Server).

1. En la pantalla Inspecciones, haga clic en Cuadro de mandos, la segunda opción en la parte inferior de la pantalla.

2. Aquí debe seleccionar primero el proyecto que desea ver. Haga clic en el icono de la elipse (círculo azul con tres puntos) y, a continuación, en Seleccionar proyecto.

3. En la pantalla de configuración del cuadro de mandos, deje la barra de desplazamiento IMÁGENES A VISUALIZAR como está.
4. En la sección SELECCIONE UN PROYECTO, elija MVI NIVEL 3 NO ELIMINAR.
5. Haga clic en Conjunto de datos Seleccionar (A)> y, a continuación, elija Tanque 1 inspeccionando (o el conjunto de datos que seleccionó anteriormente al crear la inspección MVI Mobile).

1. Esto le llevará a la pantalla principal del salpicadero, y aquí verá las estadísticas asociadas a las fotos tomadas durante las inspecciones. Incluye todas las fotos tomadas durante la inspección. Estas estadísticas incluyen:

• Número total de fotos de inspección
• Número total de fotos recogidas
• Porcentaje de suspensos en la inspección
• Porcentaje de aprobados en la inspección

Puede ver el porcentaje de aprobados y suspensos de las inspecciones realizadas.

¡Enhorabuena! Acaba de utilizar IBM Maximo Visual Inspection Mobile para identificar tanques de sedimentación de agua sucia.

Con esto concluye la demostración. Ha observado cómo el modelo MVI AI envía alertas de inspección al Maximo Monitor. También realizó los pasos para construir un modelo de visión por computador y utilizó ese modelo para configurar las inspecciones en MVI Edge y en MVI Mobile. Por último, puede pensar en esta solución integral en la que un modelo de visión por ordenador AI envía alertas críticas más allá del caso de uso de los tanques de sedimentación y aplicarlo en cualquier área de misión crítica donde es esencial detectar visualmente objetos de interés repetidamente a un ritmo y escala rápidos. Un pequeño surtido de ejemplos incluye líneas de productos a gran velocidad, líneas de transmisión, control de calidad, etc.

Paso 1: Elimine los conjuntos de datos originales y aumentados de IVM

1. En la página principal de Conjuntos de datos de MVI, seleccione sus conjuntos de datos Original y Aumentado**(A**) y haga clic en el icono de la papelera para eliminar ambos conjuntos de datos**(B**).

2. Se abre la ventanaBorrar conjunto de datos. Haga clic en Borrar para confirmar la eliminación del conjunto de datos.

Paso 2: Eliminar los datos de la cuenta Twilio de la aplicación MVI Mobile

Al igual que el entorno Edge puede que tenga que eliminar los detalles de la cuenta Twilio de su aplicación MVI Mobile (si ha seguido los pasos para la demostración de la Parte Cuatro opcional)

1. Abra la aplicación MVI Mobile y haga clic en el engranaje y el icono del teléfono junto al título de su inspección (Sedimentation Tank iPad).

2. Aparecerá la página Dispositivo de configuración. Haga clic en Configuración Twilio para ver los detalles de su cuenta.

3. Desactiva el conmutador de Notificaciones Twilio y borra toda la información de tu cuenta en esta página. Una vez eliminada, haga clic en Guardar.
